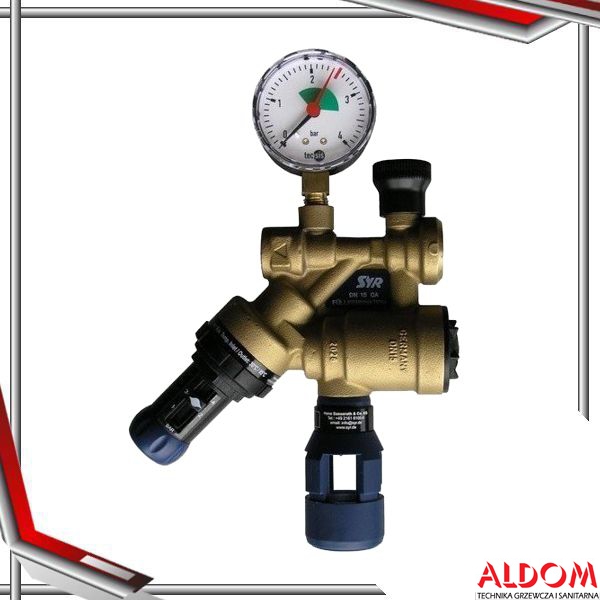

SYR - Zawór napełniający instalację CA 6827 z zaw.odcin 1/2"

Zawór napełniania instalacji 6827 CA służy do automatyzacji napełniania instalacji grzewczych. Jest to zawór klasy CA, zabezpieczający przed cofnięciem wody grzewczej do instalacji wody pitnej, zgodny z normą PN EN 1717. Umożliwia bezpośrednie połączenie instalacji grzewczej i instalacji wody pitnej, dla płynów do kategorii 3 włącznie. W skład armatury wchodzą: zawór odcinający na wejściu/wykonanie bez zaworu, zawór antyskażeniowy typ CA, reduktor ciśnienia z filtrem siatkowym, manometr, króciec przyłącza manometru, kosz wyrzutowy. Wbudowany, łatwy w nastawie reduktor ciśnienia zapewnia stałe warunki napełniania i pracy instalacji grzewczej. Wkład reduktora wyposażony jest we wskaźnik nastawy ciśnienia.

Zastosowanie:

Zawór napełniania instalacji typy CA 6827 służy do automatyzacji napełniania wodnych instalacji ciśnieniowych. Wbudowany zawór antyskażeniowy typ CA zgodny z PN EN1717 zabezpiecza przed cofnięciem zwrotnym medium obiegu grzewczego do instalacji wody pitnej. Jego budowa umożliwia zgodnie z PN EN 1717 bezpośrednie podłączenie instalacji grzewczej i instalacji wody pitnej dla płynów do kategorii 3 włącznie. Wbudowany reduktor ciśnienia służy do utrzymywania właściwego i stałego ciśnienia w instalacji.

Zasada działania:

Zawór napełniania instalacji CA 6827 posiada wszystkie części wymagane przez normę PN EN1717 umożliwiające bezpośrednie podłączenie instalacji ciśnieniowej i instalacji wody pitnej. Wbudowany reduktor ciśnienia utrzymuje nastawione na nim, stałe ciśnienie wyjściowe, zapewniając wymagane warunki przy napełnianiu i podczas normalnej pracy instalacji grzewczej. Po zakończeniu napełniania lub odpowietrzania instalacji (konieczność uzupełnienia medium), zawór zwrotny zamyka się automatycznie, zabezpieczając przed niekontrolowanym napełnianiem i/lub zabrudzeniem wody pitnej. Zaleca się zamknięcie wbudowanego zaworu kulowego na wejściu dla uniknięcia niekontrolowanego dopełniania instalacji.

Montaż:

Aby nie występowała woda zalegająca - stagnacja wody, przyłącze od strony instalacji wody pitnej do zaworu napełniania CA 6627 powinno być możliwie najkrótsze (jak najkrótsza rura łącząca). Przed montażem należy dokładne przepłukać instalację podłączeniową. Należy montować go zgodnie z zaznaczonym kierunkiem przepływu, poziomo, unikając naprężeń rurociągu na korpus. Kosz wyrzutowy powinien być skierowany w dół. Wydajność instalacji odprowadzającej wodę przez kosz wyrzutowy, musi być wystarczająca dla występujących maksymalnych przepływów. Zawór musi być łatwo dostępny i nie może być montowany tam, gdzie występują przeciągi, mróz i wysoka temperatura, a pomieszczenie powinno mieć sprawnie działającą wentylację. Aby uniknąć wadliwego działania, zaleca się montaż przed zaworem filtra SYR-Drufi lub Duo.

Wykonanie:

Zawór napełniania instalacji CA 6627 składa się z zaworu odcinającego wejściowego i wyjściowego, reduktora ciśnienia, zaworu atyskażeniowego typu CA wg PN EN 1717, filtra siatkowego nierdzewnego o oczkach siatki 0,25mm, kosza wyrzutowego, króćca kontrolnego z manometrem. Przyłącze - śrubunki z gwintem zewnętrznym. Obudowa z prasowanego mosiądzu odpornego na dezynfekcję, części wewnętrzne z poliamidu i kosz wyrzutowy z wysokiej jakości tworzywa sztucznego. Uszczelnienia z NBR.

Wszystkie części z tworzyw sztucznych spełniają normy Niemieckiego Urzędu Zdrowia

INFORMACJE TECHNICZNE:

Ciśnienie maksymalne:10 bar

Maksymalna temperatura pracy:

                    - na wejściu 30°C,

                    - na wyjściu 65°C

Minimalne ciśnienie wejściowe: 1,5 bar

Ciśnienie wyjściowe: 1 - 5 bar

Nastawa fabryczna: 1,5 bar

Wydajność: 1,27 m3/h, ∆p 1,5 bar

Stopień redukcji: maks. 10:1

Montaż: poziomo z koszem wyrzutowym do dołu

Medium: woda pitna

---

---

---
