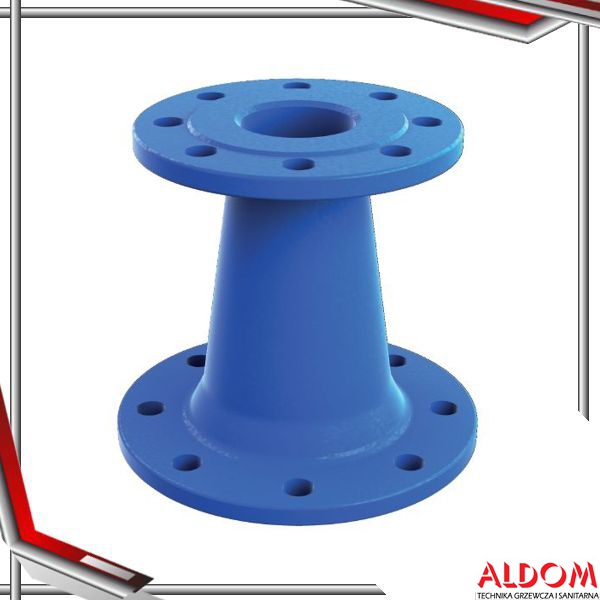

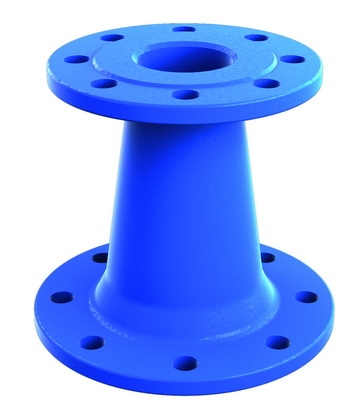

Domex - Zwężka dwukołnierzowa FFR

Dostępny do tygodnia

Symbol: NR KAT.811
Ocena
Domex Zwężka FFR NR KAT.811
Pełny opis

Hydraulika Grzejniki, kotły, pompy, zawory, solary Domex - Zwężka dwukołnierzowa FFR

ZASTOSOWANIE:

Stosowany do łączenia armatury kołnierzowej o różnych średnicach nominalnych - instalacje wodociągowe (woda pitna), ściekowe, przemysłowe i pozostałe płyny obojętne chemicznie

CECHY KONSTRUKCYJNE:

zakres średnic DN65 - DN300,
korpus - żeliwo sferoidalne EN GJS-500-7,
zabezpieczenie antykorozyjne - farba epoksydowa RAL5005, min. 250 μm,
wyfrezowane rowki w miejscu przylgi uszczelki.

DANE TECHNICZNE, NORMY:

wykonanie wg PN-EN 545,
materiał wg PN-EN 1563,
przyłącze kołnierzowe wg PN-EN 1092-2 DN50 - DN150 PN10/PN16 DN200 - DN300 PN10*,
zakres temperatur: 0°C / +50°C.

Hydraulika Grzejniki, kotły, pompy, zawory, solary

DN	dn	e1	e2	L	PN10				PN16				Waga [kg]
DN	dn	e1	e2	L	DA	DB	da	db	DA	DB	da	db	Waga [kg]
65	50	7,0	7,0	200	185	145	165	125	185	145	165	125	7,3
80	50	7,0	7,0	200	200	160	165	125	200	160	165	125	8,2
80	60	7,0	7,0	200	200	160	185	145	200	160	185	145	8,4
100	50	7,2	7,0	200	220	180	165	125	220	180	165	125	9,4
	65		7,0	200			185	145			185	145	9,5
	80		7,0	200			200	160			200	160	10,0
125	80	7,5	7,0	200	250	210	200	160	250	210	200	160	12,0
125	100	7,5	7,2	200	250	210	220	180	250	210	220	180	14,2
150	80	7,8	7,0	200	285	240	200	160	285	240	200	160	16,5
	100		7,2	200			220	180			220	180	16,8
	125		7,5	200			250	210			250	210	17,2
200	80	8,4	7,0	300	340	295	200	160	340	295	200	160	22,2
	100		7,2	300			220	180			220	180	23,5
	125		7,5	270			250	210			250	210	23,0
	150		7,8	300			285	240			285	240	24,0
