Domex - Zasuwka Gwintowana GW/GW
Dostępny do tygodnia
- Symbol: NR KAT.111
- Ocena
- Domex Zasuwa miękkouszczelniona gwintowana GW/GW NR KAT.111 (stary nr 201)
- Pełny opis

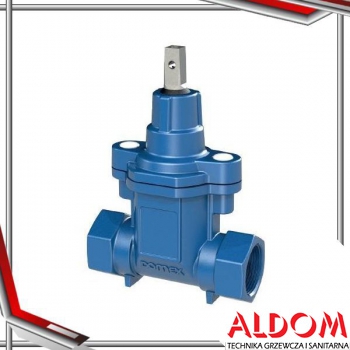

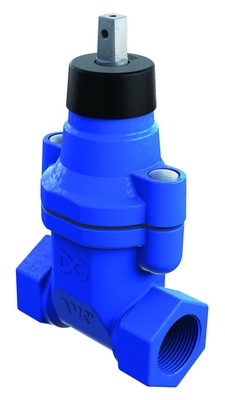

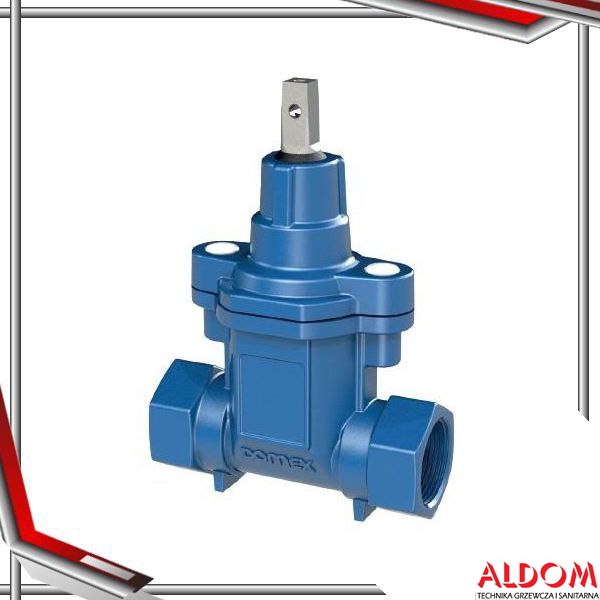

Domex - Zasuwka MIĘKKOUSZCZELNIONA Gwintowana GW/GW
DN25-DN50
ZASTOSOWANIE:
Instalacje wodociągowe wody pitnej, pozostałe płyny obojętne chemicznie.

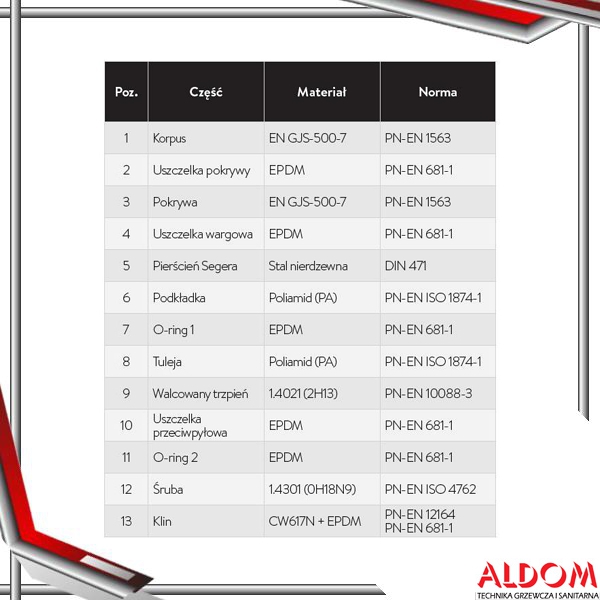

CECHY KONSTRUKCYJNE:
- zakres średnic DN25 - DN50,
- korpus - żeliwo sferoidalne EN GJS-500-7,
- trzpień walcowany ze stali nierdzewnej,
- uszczelnienie trzpienia - o-ringi,
- klin - mosiądz zawulkanizowany gumą EPDM,
- prosty przelot,
- kapturek zabezpieczający przed zanieczyszczeniami,
- śruby pokrywy - stal nierdzewna, zabezpieczone masą zalewową,
- zabezpieczenie antykorozyjne - farba epoksydowa RAL5005, min. 250 μm.

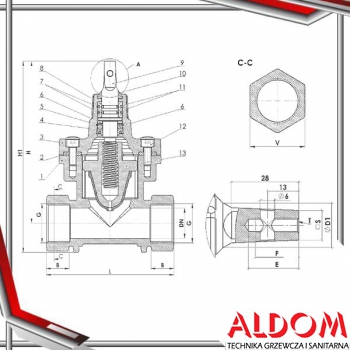

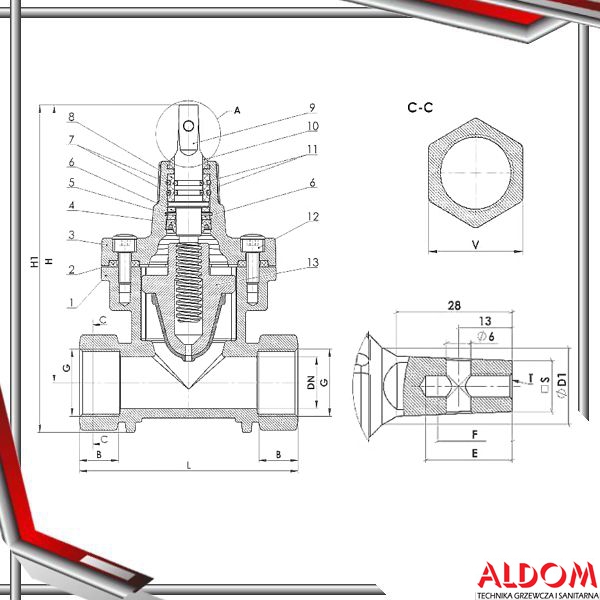

| DN | ØD1 [mm] |
L [mm] |
H [mm] |
H1 [mm] |
G | F [mm] |
E [mm] |
B [mm] |
S [mm] |
T | V [mm] |
Waga [kg] |
| 25 | 18 | 120 | 163 | 188 | 1" | 16 | 21 | 24 | 12 | M6 | 44 | 2,0 |
| 32 | 18 | 140 | 171 | 203 | 5/4" | 16 | 21 | 25 | 12 | M6 | 52 | 2,7 |
| 40 | 20 | 145 | 196 | 239 | 6/4" | 16 | 21 | 25 | 14 | M6 | 60 | 3,5 |
| 50 | 20 | 160 | 216 | 266 | 2" | 16 | 21 | 25 | 14 | M6 | 70 | 4,5 |
DANE TECHNICZNE, NORMY:
- długość zabudowy wg rysunku,
- materiał wg PN-EN 1563,
- ciśnienie nominalne PN10/PN16,
- przyłącze gwintowane wg PN-EN ISO 228-1,
- uszczelnienie wg PN-EN 681-1,
- zakres temperatur: -10°C / +70°C.
Zapraszamy do zapoznania się z pełną ofertą produktów
marki DOMEX.
